DIN471 Circlips

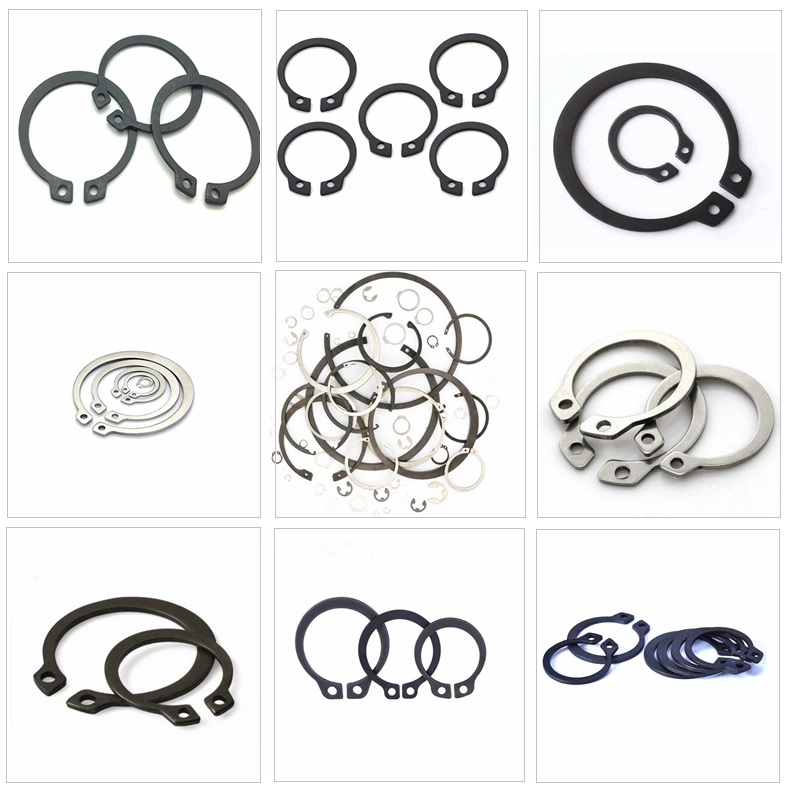

Circlips (Retaining rings,Snap rings) ： .DIN471,DIN472& DIN6799

Product details

Circlips (Retaining rings,Snap rings) are widely used in all kinds of parts of machines. DIN471,DIN472& DIN6799 are three popular types.

Material: Carbon steel ,Spring steel, stainless steel
Surface treatment: Black treatment, Phosphating, Dacromet

DIN471 Circlips (Snap rings,Retaining rings) for shaft

	Ds	Dg	Tol.	W Min.	d	T	Tol.	Df	Tol.	H Max.	S Ref.	R Min.	kg/1000
DIN471	3	2.8		0.5	0.1	0.1		2.7		1.9	0.8	1	0.017
DIN471	4	3.8	-0.04	0.5	0.1	0.4		3.7	0.04	2.2	0.9	1	0.022
DIN471	5	4.8		0.7	0.1	0.6	-0.05	4.7	-0.15	2.5	1.1	1	0.066
DIN471	6	5.7		0.8	0.15	0.7		5.6		2.7	1.3	1.2	0.084
DIN471	7	6.7		0.9	0.2	0.8		6.5	0.06	3.1	1.4	1.2	0.121
DIN471	8	7.6	-0.06	0.9	0.2	0.8		7.4	-0.18	3.2	1.5	1.2	0.158
DIN471	9	8.6		1.1	0.2	1		8.4		3.3	1.7	1.2	0.3
DIN471	10	9.6		1.1	0.2	1		9.3		3.3	1.8	1.5	0.34
DIN471	11	10.5		1.1	0.25	1		10.2		3.3	1.8	1.5	0.41
DIN471	12	11.5		1.1	0.25	1		11		3.3	1.8	1.7	0.5
DIN471	13	12.4		1.1	0.3	1		11.9	0.1	3.4	2	1.7	0.53
DIN471	14	13.4	-0.11	1.1	0.3	1		12.9	-0.36	3.5	2.1	1.7	0.64
DIN471	15	14.3		1.1	0.35	1		13.8		3.6	2.2	1.7	0.67
DIN471	16	15.2		1.1	0.4	1		14.7		3.7	2.2	1.7	0.7
DIN471	17	16.2		1.1	0.4	1		15.7		3.8	2.3	1.7	0.82
DIN471	18	17		1.3	0.5	1.2		16.5		3.9	2.4	2	1.11
DIN471	19	18		1.3	0.5	1.2		17.5		3.9	2.5	3	2.22
DIN471	20	19		1.3	0.5	1.2		18.5		4	2.6	2	1.3
DIN471	21	20	-0.13	1.3	0.5	1.2		19.5	0.13	4.1	2.7	2	1.42
DIN471	22	21		1.3	0.5	1.2		20.5	-0.42	4.2	2.8	2	1.5
DIN471	23	22	-0.15	1.3	0.5	1.2		21.5		4.3	2.9	2	1.63
DIN471	24	22.9		1.3	0.55	1.2		22.2		4.4	3	2	1.77
DIN471	25	23.9		1.3	0.55	1.2		23.2		4.4	3	2	1.9
DIN471	26	24.9		1.3	0.55	1.2	-0.06	24.2		4.5	3.1	2	1.96
DIN471	27	25.6	-0.21	1.3	0.7	1.2		24.9	0.21	4.6	3.1	2	2.08
DIN471	28	26.6		1.6	0.7	1.5		25.9	-0.42	4.7	3.2	2	2.92
DIN471	29	27.6		1.6	0.7	1.5		26.9		4.8	3.4	2	3.2
DIN471	30	28.6		1.6	0.7	1.5		27.9		5	3.5	2	3.32
DIN471	31	29.3		1.6	0.85	1.5		28.6		5.1	3.5	2.5	3.45
DIN471	32	30.3		1.6	0.85	1.5		29.6		5.2	3.6	2.5	3.54
DIN471	33	31.3		1.6	0.85	1.5		30.5		5.2	3.7	2.5	3.69
DIN471	34	32.3		1.6	0.85	1.5		31.5		5.4	3.8	2.5	3.8
DIN471	35	33		1.6	1	1.5		32.2	0.25	5.6	3.9	2.5	4
DIN471	36	34		1.85	1	1.75		33.2	-0.5	5.6	4	2.5	5
DIN471	37	35		1.85	1	1.75		34.2		5.7	4.1	2.5	5.37
DIN471	38	36		1.85	1	1.75		35.2		5.8	4.2	2.5	5.62
DIN471	39	37	-0.25	1.85	1	1.75		36		5.9	4.3	2.5	5.85
DIN471	40	37.5		1.85	1.25	1.75		36.5		6	4.4	2.5	6.03
DIN471	41	38.5		1.85	1.25	1.75		37.5		6.2	4.5	2.5	6.215
DIN471	42	39.5		1.85	1.25	1.75		38.5	0.39	6.5	4.5	2.5	6.5
DIN471	44	41.5		1.85	1.25	1.75		40.5	-0.9	6.6	4.6	2.5	7
DIN471	45	42.5		1.85	1.25	1.75		41.5		6.7	4.7	2.5	7.5
DIN471	46	43.5		1.85	1.25	1.75		42.5		6.7	4.8	2.5	7.6
DIN471	47	44.5		1.85	1.25	1.75		43.5		6.8	4.9	2.5	7.5
DIN471	48	45.5		1.85	1.25	1.75		44.5		6.9	5	2.5	7.9
DIN471	50	47		2.15	1.5	2		45.8		6.9	5.1	2.5	10.2
DIN471	52	49		2.15	1.5	2		47.8		7	5.2	2.5	11.1
DIN471	54	51		2.15	1.5	2	-0.07	49.8		7.1	5.3	2.5	11.3
DIN471	55	52	-0.3	2.15	1.5	2		50.8	0.46	7.2	5.4	2.5	11.4
DIN471	56	53		2.15	1.5	2		51.8	-1.1	7.3	5.5	2.5	11.8
DIN471	57	54		2.15	1.5	2		52.8		7.3	5.5	2.5	12.2
DIN471	58	55		2.15	1.5	2		53.8		7.3	5.6	2.5	12.6
DIN471	60	57		2.15	1.5	2		55.8		7.4	5.8	2.5	12.9
DIN471	62	59		2.15	1.5	2		57.8		7.5	6	2.5	14.3
DIN471	63	60	-0.3	2.15	1.5	2	-0.07	58.8		7.6	6.2	2.5	15.9
DIN471	65	62		2.65	1.5	2.5		60.8		7.8	6.3	3	18.2
DIN471	67	64		2.65	1.5	2.5		62.5	0.46	7.9	6.4	3	20.3
DIN471	68	65		2.65	1.5	2.5		63.5	-1.1	8	6.5	3	21.8
DIN471	70	67		2.65	1.5	2.5		65.5		8.1	6.6	3	22
DIN471	72	69		2.65	1.5	2.5		67.5		8.2	6.8	3	22.5
DIN471	75	72		2.65	1.5	2.5		70.5		8.4	7	3	24.6
DIN471	77	74		2.65	1.5	2.5		72.5		8.5	7.2	3	25.7
DIN471	78	75		2.65	1.5	2.5		73.5		8.6	7.3	3	26.2
DIN471	80	76.5		2.65	1.75	2.5		74.5		8.6	7.4	3	27.3
DIN471	82	78.5		2.65	1.75	2.5		76.5		8.7	8.7	3	31.2
DIN471	85	81.5		3.15	1.75	3		79.5		8.7	7.8	3.5	36.4
DIN471	87	83.5		3.15	1.75	3		81.5		8.8	7.9	3.5	39.8
DIN471	88	84.5		3.15	1.75	3		82.5		8.8	8	3.5	41.2
DIN471	90	86.5		3.15	1.75	3		84.5		8.8	8.2	3.5	44.5
DIN471	92	88.5	-0.35	3.15	1.75	3	-0.08	86.5		9	8.4	3.5	46
DIN471	95	91.5		3.15	1.75	3		89.5		9.4	8.6	3.5	49
DIN471	97	93.5		3.15	1.75	3		91.5		9.4	8.8	3.5	50.2
DIN471	98	94.5		3.15	1.75	3		91.5		9.4	8.8	3.5	50.2
DIN471	100	96.5		3.15	1.75	3		94.5		9.6	9	3.5	53.7
DIN471	102	98		4.15	2	4		95		9.7	9.2	3.5	78
DIN471	105	101		4.15	2	4		98		9.9	9.9	3.5	80
DIN471	107	103		4.15	2	4		100	0.54	10	9.5	3.5	81
DIN471	108	104		4.15	2	4		100	-1.3	10	9.5	3.5	81
DIN471	110	106		4.15	2	4		103		10.1	9.6	3.5	82
DIN471	112	108	-0.54	4.15	2	4		105		10.3	9.7	3.5	83
DIN471	115	111		4.15	2	4		108		10.6	9.8	3.5	84
DIN471	117	113		4.15	2	4		110		10.8	10	3.5	85
DIN471	118	114		4.15	2	4		110		10.8	10	3.5	85
DIN471	120	116		4.15	2	4		113		11	10.2	3.5	86
DIN471	122	118		4.15	2	4		115		11.2	10.3	4	88
DIN471	125	121		4.15	2	4		118		11.4	10.4	4	90
DIN471	127	123		4.15	2	4		120		11.4	10.5	4	95
DIN471	128	124		4.15	2	4		120		11.4	10.5	4	95
DIN471	130	126		4.15	2	4	-0.1	123		11.6	10.7	4	100
DIN471	132	128		4.15	2	4		125		11.7	10.8	4	103
DIN471	135	131		4.15	2	4		128		11.8	11	4	104
DIN471	137	133		4.15	2	4		130		11.9	11	4	107
DIN471	138	134		4.15	2	4		130		11.9	11	4	107
DIN471	140	136		4.15	2	4		133		12	11.2	4	110
DIN471	142	138		4.15	2	4		135		12.1	11.3	4	112
DIN471	145	141		4.15	2	4		138		12.2	11.5	4	115
DIN471	147	143	-0.63	4.15	2	4		140	0.63	12.3	11.6	4	116
DIN471	148	144		4.15	2	4		140	-1.5	12.3	11.6	4	116
DIN471	150	145		4.15	2.5	4		142		13	11.8	4	120
DIN471	152	147		4.15	2.5	4		143		13	11.9	4	128
DIN471	155	150		4.15	2.5	4		146		13	12	4	135
DIN471	157	152		4.15	2.5	4		148		13.1	12	4	140
DIN471	158	153		4.15	2.5	4		148		13.1	12	4	140
DIN471	160	155		4.15	2.5	4		151		13.3	12.2	4	150
DIN471	162	157		4.15	2.5	4		152.5		13.3	12.3	4	155
DIN471	165	160		4.15	2.5	4		155.5		13.5	12.5	4	160
DIN471	167	162		4.15	2.5	4		157.5		13.5	12.9	4	163
DIN471	168	163		4.15	2.5	4		157.5		13.5	12.9	4	163
DIN471	170	165		4.15	2.5	4	-0.1	160.5		13.5	12.9	4
DIN471	175	170		4.15	2.5	4		165.5		13.5	12.9	4
DIN471	180	175		4.15	2.5	4		170.5		14.2	14	4
DIN471	185	180		4.15	2.5	4		175.5		14.2	14	4
DIN471	190	185	-0.72	4.15	2.5	4		180.5	0.72	14.2	14	4
DIN471	195	190		4.15	2.5	4		185.5	-1.7	14.2	14	4
DIN471	200	195		4.15	2.5	4		190.5		14.2	14	4
